品牌：NTH
銑床立式卡盤的特點：
1.把手與盤面成30度角，操作更為便利。
2. 超薄設計，為加工預留更大的空間。
3.外徑為凸緣設計，開有U型孔，使用螺栓即可將卡盤固定在銑床工作臺面上。
4. 分離爪式結構，可適用硬爪或軟爪。
MILLING CHUCK ADVANTAGES
1. The handle designed with an angle of 30 degrees is much convenient for operations.
2. The "super thin thickness" designment of the chucks increases the "allowable distance" of machining of operations.
3. Chuck flange makes the loading and unloading operations simpler and more converient.
4. Hard jaws and soft jaws can be used alternatively.

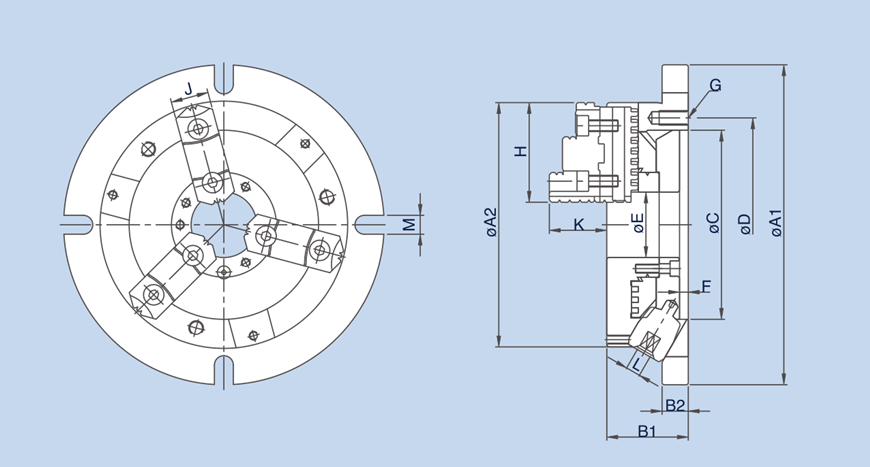

尺寸單位/Size Unit:mm
|
型式/規格 |
外徑夾持范圍 |
內徑夾持范圍 |
凈重 |
A1 |
A2 |
B1 |
B2 |
|---|---|---|---|---|---|---|---|
|
FCK-06 |
?8-?160 |
?48-?150 |
10.6 |
220 |
170 |
58 |
18 |
|
FCK-08 |
?11-?200 |
?62-?190 |
18.1 |
270 |
210 |
65 |
20 |
|
FCK-10 |
?12-?250 |
?72-?240 |
27.9 |
315 |
255 |
73 |
20 |
|
FCK-12 |
?15-?300 |
?86-?290 |
42.9 |
370 |
305 |
80 |
22 |
|
型式/規格 |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
|---|---|---|---|---|---|---|---|---|---|---|
|
FCK-06 |
130 |
147 |
45 |
6 |
3-M10x1.5P |
67 |
25 |
40.5 |
10 |
13 |
|
FCK-08 |
155 |
172 |
60 |
6 |
3-M10x1.5P |
80 |
30 |
42 |
11 |
13 |
|
FCK-10 |
190 |
210 |
80 |
6 |
3-M12x1.75P |
92 |
36 |
54.5 |
12 |
16 |
|
FCK-12 |
250 |
285 |
105 |
5 |
3-M12x1.75P |
110 |
42 |
56 |
14 |
18 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
