3-JAW THROUGH HOLE POWER CHUCK

點擊產品圖片放大

在線詢盤

品牌/Brand：NTH

三爪楔形大通孔夾頭。

夾頭滑動面經硬化處理及精密研磨，并直接潤滑。

高剛性、高精度及高轉速。

It‵s WEDGE-HOOK type 3-jaw power chuck with the large through-hole.

Matching surfaces of all parts are hardened,ground and lubricated directly

Construction of high rigidity and high clamping accuracy and high rotary speed.

尺寸單位/Size unit: mm

規格 Spec 型號 Model	楔心行程 Plunger stroke mm	爪行程直徑 Jaw stroke Dia. mm	最大夾持直徑 Max chucking Dia. mm	最小夾持直徑 Min chucking Dia. mm	容許油壓缸推力 Max.D.B.Pull kgf
B-204	10	5.4	110	7	1400
B-205 A4	10	5.4	135	12	1750
B-206 A5	12	5.5	169	15	2200
B-208 A5	16	7.4	210	13	3450
B-208 A6	16	7.4	210	13	3450
B-210 A6	19	8.8	254	31	4350
B-210 A8	19	8.8	254	31	4350
B-212 A8	23	10.6	304	34	5600
B-215 A11	23	10.6	381	50	7240
B-218 A11	23	10.6	450	50	7240
B-220 A15	23	10.6	510	120	9177
B-224 A20	26	12	610	150	9177
B-232 A20	34	18	800	210	10197

規格 Spec 型號 Model	最大夾持力 Max clamping force kgf	最高轉速 Max RPM	慣性矩 I kg*m2	重量 Weight kg	帶法蘭重量 Weight(Ad.) kg	適合油壓缸 Matched cylinders
B-204	2900	8000	0.01	4	-	H-0928
B-205 A4	3650	7000	0.02	6.7	7.5	H-1036
B-206 A5	5800	6000	0.06	11.9	13.7	H-1246
B-208 A5	8550	5000	0.18	22.5	25.4	H-1552
B-208 A6	8550	5000	0.18	22.5	23.6	H-1552
B-210 A6	11300	4200	0.33	34.5	41.6	H-1875
B-210 A8	11300	4200	0.33	34.5	40	H-1875
B-212 A8	14650	3300	0.77	61	64	H-2091
B-215 A11	18350	2500	2.39	120	127	H-2511
B-218 A11	18355	2000	3.74	164	178	H-2511
B-220 A15	23861	1800	6.91	223	234	ML2816
B-224 A20	23861	1400	15.67	270	286	ML3320
B-232 A20	24472	1200	43	546	560	ML3320

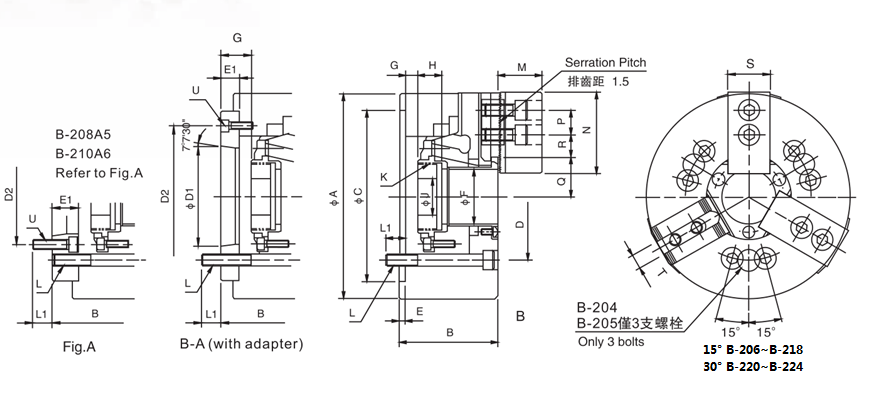

規格 Spec 型號 Model	A	B	B (Ad.)	C(H6)	D	D1	D2	E	E1	F	Gmax	Gmax(Ad.)	Gmin	Gmin(Ad.)	H	J
B-204	110	59	-	85	70.6	-	-	4	-	26	3.5	-	-6.5	-	17.5	12
B-205 A4	135	60	71	110	82.6	63.51	96	4	15	33	1	16	-9	6	20	12
B-206 A5	169	81	91	140	104.8	82.56	116	5	15	45	11	26	-1	14	19	20
B-208 A5	210	91	109	170	133.4	82.56	104.8	5	23	52	14.5	37.5	-1.5	21.5	20.5	30
B-208 A6	210	91	103	170	133.4	106.38	150	5	17	52	14.5	31.5	-1.5	15.5	20.5	30
B-210 A6	254	100	120	220	171.5	106.38	133.4	5	25	75	8.5	33.5	-10.5	14.5	25	45
B-210 A8	254	100	113	220	171.5	139.72	190	5	18	75	8.5	26.5	-10.5	7.5	25	45
B-212 A8	304	110	122	220	171.5	139.72	190	6	18	91	8	26	-15	3	28	50
B-215 A11	381	133	149	300	235	196.87	260	6	22	117.5	11	33	-12	10	39	60
B-218 A11	450	133	149	300	235	196.87	260	6	22	117.5	7	29	-16	6	43	60
B-220 A15	510	134	155	380	330.2	285.78	330.2	6	27	180	11	38	-12	15	38	-
B-224 A20	610	147	166	520	463.6	412.78	463.6	6	25	205	16	41	-10	15	38	-
B-232 A20	800	150	169	520	463.6	412.78	463.6	6	25	230	16	41	-18	7	38	-

規格 Spec 型號 Model	K max	L	L1	L1(Ad.)	M	N	P	Q max	Q min	R max	R min	S	T	U
B-204	M32×1.5	3-M10	16	-	24	52	14	23	20.3	11.3	6.8	23	10	-
B-205 A4	M40×1.5	3-M10	15	15	31	62	14	26.5	23.8	19.8	7.8	25	10	-
B-206 A5	M55×2	6-M10	16	16	37	73	20	32	29.3	22.8	9.3	31	12	3-M6
B-208 A5	M60×2	6-M12	20	18	38	95	25	38.7	35	29.8	14.8	35	14	6-M10
B-208 A6	M60×2	6-M12	20	18	38	95	25	38.7	35	29.8	14.8	35	14	3-M6
B-210 A6	M85×2	6-M16	22	18	43	110	30	51	46.6	33.8	14.3	40	16	6-M12
B-210 A8	M85×2	6-M16	22	24	43	110	30	51	46.6	33.8	14.3	40	16	3-M8
B-212 A8	M100×2	6-M16	23	25	51	130	30	61.3	56	45.8	15.8	50	21	3-M8
B-215 A11	M130×2	6-M20	30	28	66	165	43	82	76.7	46.8	13.8	62	22	3-M10
B-218 A11	M130×2	6-M20	35	28	66	165	43	82	76.7	79.75	15.25	62	22	3-M10
B-220 A15	M190×3	6-M24	35	33	73	180	60	112.5	107.2	60.5	24.5	64	25	3-M12
B-224 A20	M215×3	6-M24	35	35	73	180	60	139.9	133.9	87.5	24.5	64	25	3-M10
B-232 A20	M250×3	6-M24	35	35	73	180	60	162	153	153.5	24.5	64	25	3-M10

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
