產品展示

3-JAW NON THRU POWER CHUCK

點擊產品圖片放大

在線詢盤

品牌/Brand：NTH

三爪楔形中實動力夾頭。

夾頭滑動面經硬化處理及精密研磨，并直接潤滑。

高剛性、高精度及高轉速。

It‵s wedge-hook type 3-jaw closed center power chuck.

Matching surfaces of all parts are hardened, ground and lubricated directly.

Construction of high rigidity and high clamping accuracy and high rotary speed.

尺寸單位/Size unit: mm

規格 Spec 型號 Model	楔心行程 Plunger stroke mm	爪行程直徑 Jaw stroke Dia. mm	最大夾持直徑 Max chucking Dia. mm	最小夾持直徑 Min chucking Dia. mm	容許油壓缸推力 Max.D.B.Pull kgf
T-204	15	6.9	110	5	940
T-205	15	6.9	135	12	1190
T-206 A5	20	9.2	169	15	1470
T-208 A5	21	9.7	210	13	2360
T-208 A6	21	9.7	210	13	2360
T-210 A6	25	8.8	254	31	2900
T-210 A8	25	8.8	254	31	2900
T-212 A8	30	10.5	304	34	3740
T-215 A11	35	16	381	50	4790

規格 Spec 型號 Model	最大夾持力 Max clamping force kgf	最高轉速 Max RPM	慣性矩 I kg*m2	重量 Weight kg	帶法蘭重量 Weight(Ad.) kg	適合油壓缸 Matched cylinders
T-204	2300	6000	0.01	3.8	-	S-65
T-205	2550	5500	0.02	6.5	7.3	S-80
T-206 A5	5350	5250	0.06	11.5	13.3	S-100
T-208 A5	7600	4750	0.17	21.3	24.2	S-125
T-208 A6	7600	4750	0.17	21.3	22.4	S-125
T-210 A6	1100	4000	0.31	33.5	40.5	S-125
T-210 A8	11000	4000	0.31	33.5	39	S-125
T-212 A8	15900	3360	0.7	59.7	52.7	S-150
T-215 A11	25350	3000	2.23	115	122	S-200

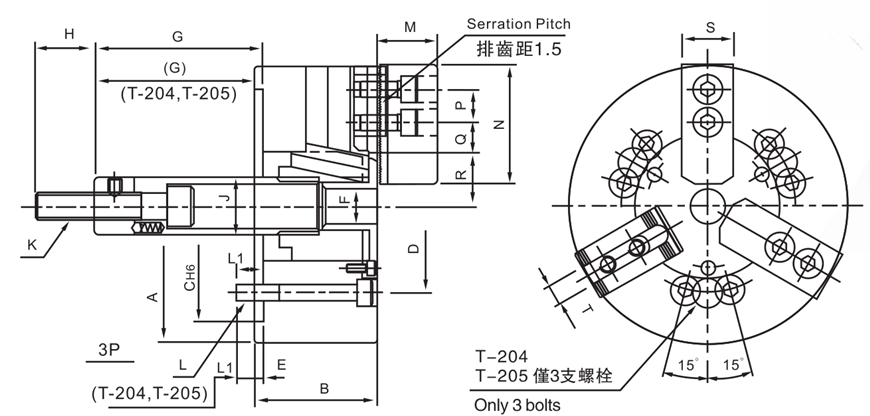

規格 Spec 型號 Model	A	B	B (Ad.)	C(H6)	D	D1	D2	E	E1	F	Gmax	Gmax(Ad.)	Gmin	Gmin(Ad.)	H	J
T-204	110	52	-	60	80	-	-	6	-	-	18	-	3	-	25	26
T-205	135	55	-	80	100	-	-	7	15	-	9	-	-6	-	35	28
T-206 A5	169	74	84	140	104.8	82.56	116	5	15	21	101.5	86.5	81.5	66.6	36	34
T-208 A5	210	85	103	170	133.4	82.56	104.8	5	23	25	127	104	106	83	36	38
T-208 A6	210	85	97	170	133.4	106.38	150	5	17	25	127	110	106	89	36	38
T-210 A6	254	89	109	220	171.5	106.38	133.4	5	25	34	158	133	133	108	36	45
T-210 A8	254	89	102	220	171.5	139.72	133.4	5	18	34	158	140	133	115	36	45
T-212 A8	304	106	118	220	171.5	139.72	?	6	18	34	163	145	133	115	36	50
T-215 A11	381	114	130	300	235	196.87	260	6	22	-	104	82	69	47	55	60

規格 Spec 型號 Model	K max	L	L1	L1(Ad.)	M	N	P	Q max	Q min	R max	R min	S	T	U
T-204	M10×1.5	3-M8	12	-	25	52	14	11.3	8.3	23.3	20.1	25	10	-
T-205	M12×1.75	3-M8	14	-	31	62	14	13.5	6	30.4	27.2	25	10	3-M6
T-206 A5	M16×2	6-M10	14	14	39	73	20	18	7.5	37.8	33.5	31	12	3-M6
T-208 A5	M20×2.5	6-M12	20	18	41	95	25	22.3	11.8	46.3	41.9	35	14	6-M10
T-208 A6	M20×2.5	6-M12	20	18	41	95	25	22.3	11.8	46.3	41.9	35	14	3-M6
T-210 A6	M20×2.5	6-M16	18	18	46	110	30	30.8	11.3	51.1	46.7	40	16	6-M12
T-210 A8	M20×2.5	6-M16	18	25	46	110	30	30.8	11.3	51.1	46.7	40	16	3-M8
T-212 A8	M20×2.5	6-M16	18	25	54	130	30	48.8	12.3	61	55.8	50	18	3-M8
T-215 A11	M30×2.5	6-M20	30	33	63	165	43	48.8	23.3	77.5	69.5	62	25.5	3-M10

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
