品牌/Brand：NTH
兩爪楔形中實動力夾頭，超長行程。
滑動面均硬化處理，精密研磨并直接潤滑
高鋼性、高精度、高轉速
It‵s a wedge-hook type 2 jaw close center power chuck, and extra long jaw stroke.
Matching surfaces of all parts are hardened, ground and lubricated directly.
Construction of high rigidity and high clamping accuracy and high rotary speed.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
楔心行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最大夾持直徑 Max chucking Dia. mm |
最小夾持直徑 Min chucking Dia. mm |
容許油壓缸推力 Max.D.B.Pull kgf |
|---|---|---|---|---|---|
| 2LT-05 | 15 | 10.9 | 135 | 14 | 6.5(660) |
| 2LT-06 | 20 | 14.5 | 165 | 14 | 14.3(1460) |
| 2LT-08 | 23 | 16.7 | 210 | 17 | 19.6(2000) |
| 2LT-10 | 27 | 19.6 | 254 | 22 | 26.1(2660) |
| 2LT-12 |
30 |
21.8 | 304 | 26 | 36(3670) |
|
規格
Spec 型號 Model |
最大夾持力 Max clamping force KN(kgf) |
最高轉速 Max RPM |
慣性矩 I kg*m2 |
重量 Weight kg |
適合油壓缸 Matched cylinders |
最大使用壓力 Max Pressure Mpa(kgf) |
|---|---|---|---|---|---|---|
| 2LT-05 | 11(1120) | 4500 | 0.02 | 6 | SNK-75 | 1.8(18) |
| 2LT-06 | 24(2450) | 4000 | 0.04 | 12.2 | SNK-100 | 2.0(20) |
| 2LT-08 | 36.6(3730) | 3500 | 0.13 | 23 | SNK-125 | 1.9(19.3) |
| 2LT-10 | 49.3(5030) | 3000 | 0.3 | 34.3 | SNK-125 | 1.8(18.6) |
| 2LT-12 |
66(6730) |
2500 | 0.71 | 59.1 | SNK-150 | 2.4(24) |
|

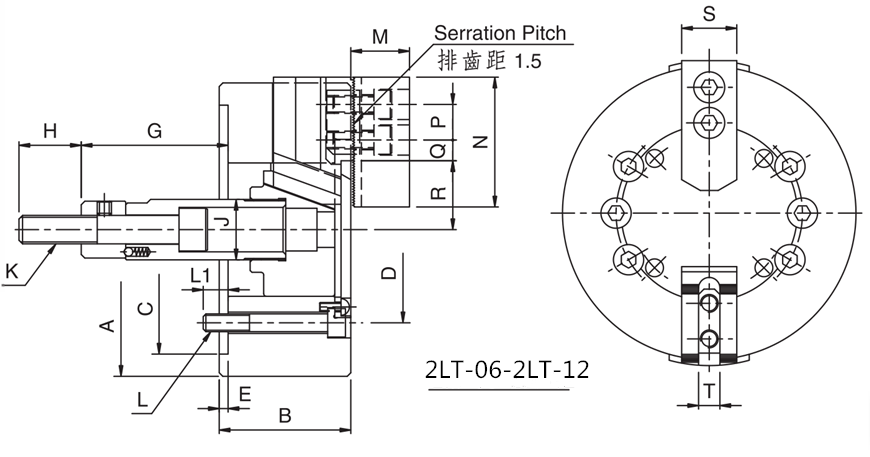

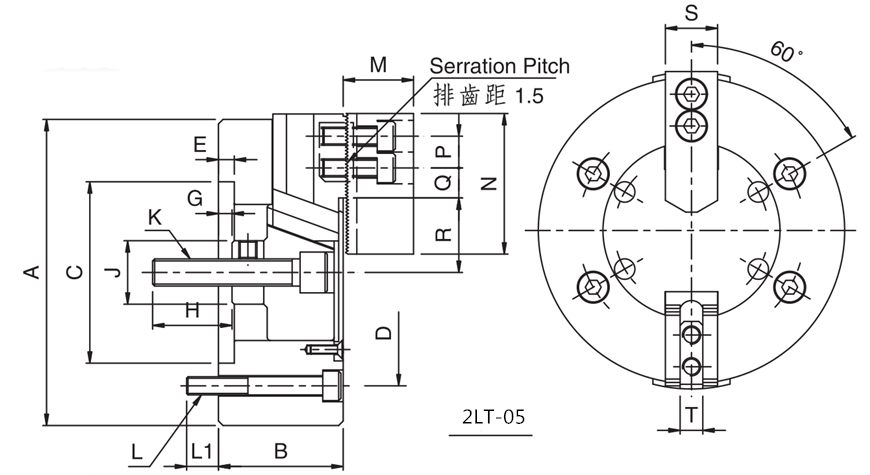

規格
Spec 型號 Model |
A | B | C(H6) | D | E | Gmax | Gmin | H | J |
|---|---|---|---|---|---|---|---|---|---|
| 2LT-05 | 135 | 55 | 80 | 100 | 7 | 6 | -9 | 35 | 28 |
| 2LT-06 | 165 | 74 | 140 | 104.8 | 5 | 101.5 | 81.5 | 36 | 34 |
| 2LT-08 | 210 | 85 | 170 | 133.4 | 5 | 129 | 106 | 36 | 38 |
| 2LT-10 | 254 | 89 | 220 | 171.4 | 5 | 160 | 133 | 36 | 45 |
| 2LT-12 | 304 | 106 | 220 | 171.4 | 6 | 70 | 40 | 46 | 50 |
|
規格
Spec 型號 Model |
K | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2LT-05 | M12×1.75 | 3-M8 | 14 | 31 | 62 | 14 | 17 | 5.5 | 32.9 | 27.45 | 25 | 10 |
| 2LT-06 | M16×2 | 6-M10 | 15 | 37 | 73 | 20 | 17.6 | 7 | 38.7 | 31.4 | 31 | 12 |
| 2LT-08 | M20×2.5 | 6-M12 | 20 | 38 | 95 | 25 | 22.8 | 8.8 | 47.5 | 39.1 | 35 | 14 |
| 2LT-10 | M20×2.5 | 6-M16 | 18 | 43 | 110 | 30 | 33 | 12.8 | 53.9 | 44.1 | 40 | 16 |
| 2LT-12 | M24×3 | 6-M16 | 18 | 51 | 130 | 30 | 47.8 | 13.3 | 62.5 | 51.6 | 50 | 18 |
