1，適用外徑夾持之氣壓夾頭其內含氣壓缸結構
2，具快速夾持兩段式行程4, Clamping stroke control.
|
規格
Spec 型號 Model |
通孔直徑 Through hole dia. mm |
總爪行程 Total jaws stroke mm |
快速爪行程 Fast jaw stroke mm |
夾持爪行程 Clamping jaw stroke mm |
活塞面積 Piston Area cm2 |
使用壓力 Operating Pressure Min-Max.(bar) |
|---|---|---|---|---|---|---|
| 600-275 | 275 | 25.4 | 16.9 | 8.5 | 954 | 2-10 |
| 850-375 | 375 | 25.4 | 13.4 | 12 | 1342 | 2-10 |
|
規格
Spec 型號 Model |
夾持力 Gripping Force KN |
最高轉速 Max RPM |
重量 Weight Kg |
慣性矩 I kg*m2 |
空氣消耗量 Air Consumption L |
外徑夾持范圍 Gripping range mm |
|---|---|---|---|---|---|---|
| 600-275 | 180 | 1100 | 360 | 20.6 | 39.5 | 135-275 |
| 850-375 | 250 | 750 | 980 | 110 | 68 | 115-375 |
|

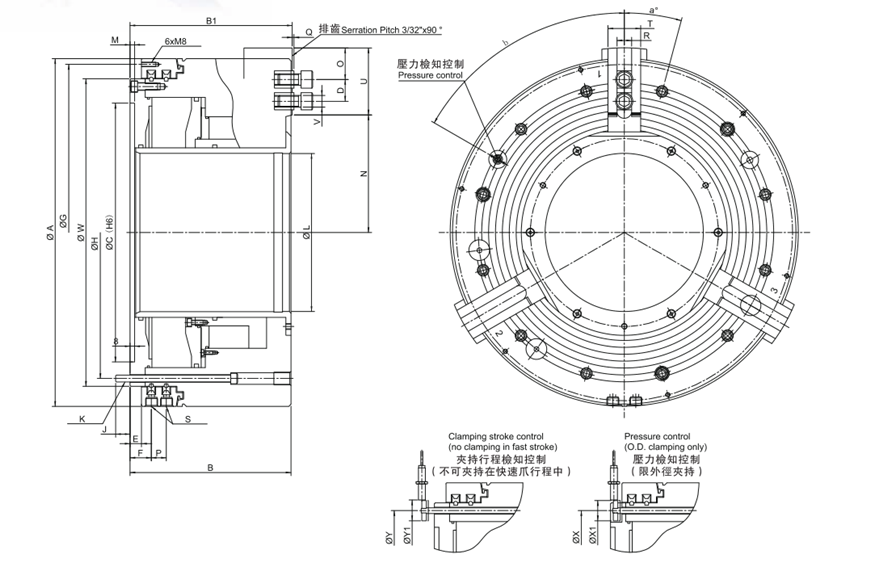

規格
Spec 型號 Model |
A | B | B1 | C |
D Max./Min. |
E | F | G | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600-275 | 605 | 280 | 282 | 450 | 79/38 | 20 | 37 | 585 | 508 | 25 | 12-M12 | 275 | 8 |
| 850-375 | 850 | 352 | 354 | 700 | 140/47 | 25 | 44.5 | 830 | 745 | 30 | 12-M16 | 375 | 8 |
|
規格
Spec 型號 Model |
N Max./Min. |
O Min. |
P | Q | R | S | T | U | V | W | X | X1 | Y | Y1 | a° | b° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600-275 | 204.6/179.2 | 14 | 26 | 3 | 25.5 | G1/2 | 57 | 116.5 | M20 | 535 | 508 | 35 | 508 | 35 | 15 | 60 |
| 850-375 | 268/242.6 | 16 | 33 | 4 | 30 | G1/2 | 75 | 182 | M24 | 775 | 745 | 35 | 745 | 35 | 15 | 60 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
