三爪內撐式后拉中實動力夾頭
內撐后拉式動力夾頭，適用于內徑夾持。
可同時將工件做徑向夾持與軸向后拉，使工件不上浮并緊貼定位基準面。
適用于高精度制程加工。
3 Jaw Expansible Pull Lock Power Chuck, It's suitable for internal gripping
Radial clamping and axial pulling down at the same time, to keep the workpiece tightly close to the base surface of the chuck, to avoid workpiece from uplifting.
It's suitable for high accuracy processing.
|

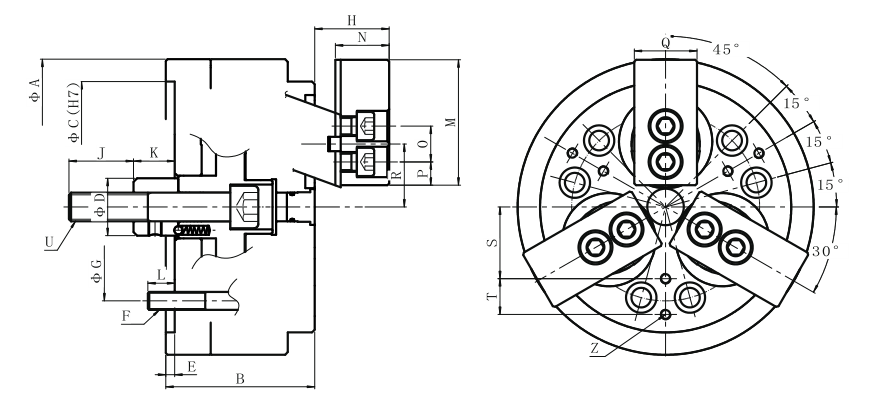

型號 Model |
A (mm) |
B (mm) |
C(G7) (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
J (mm) |
K (mm) |
L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
PBE-05 |
135 |
75 |
110 |
28 |
5 |
3-M10 |
82.6 |
28-36 |
26 |
14-22 |
15 |
|
PBE-06 |
165 |
80 |
140 |
32 |
5 |
6-M10 |
104.8 |
34-42 |
36 |
23-31 |
15 |
|
PBE-08 |
210 |
95 |
170 |
38 |
5 |
6-M10 |
133.4 |
45-55 |
36 |
25-35 |
15 |
|
PBE-10 |
254 |
110 |
220 |
50 |
5 |
6-M10 |
171.4 |
50-65 |
46 |
32-47 |
22 |
|
PBE-12 |
304 |
125 |
220 |
50 |
5 |
6-M10 |
171.4 |
55-70 |
46 |
32-47 |
22 |
|
型號 Model |
M (mm) |
N (mm) |
O (mm) |
P (mm) |
Q (mm) |
R (mm) |
S (mm) |
T (mm) |
U (mm) |
Z (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
|
PBE-05 |
56 |
24.5 |
-- |
20 |
30 |
24.6-27.5 |
25 |
-- |
M12*1.75 |
3-M6 |
|
PBE-06 |
70 |
30 |
20 |
13 |
35 |
35-37.9 |
40 |
20 |
M16*2 |
6-M6 |
|
PBE-08 |
84 |
41 |
26 |
18 |
40 |
43-46.6 |
50 |
25 |
M20*2.5 |
6-M8 |
|
PBE-10 |
100 |
46 |
32 |
22 |
50 |
28-36 |
50 |
30 |
M24*3 |
6-M8 |
|
PBE-12 |
120 |
51 |
36 |
24 |
60 |
28-36 |
70 |
40 |
M24*3 |
6-M10 |
|
型號 Model |
柱塞行程 Plunger Stroke(mm) |
爪行程（直徑） Jaw Stroke (DIA. mm) |
最高回轉速 Max. Speed (/min) |
最大拉力 Max. Pull Force (KN) |
最大靜夾持力 Max.Gripping Force(KN) |
搭配油缸型號 Matching Cylinder |
夾持范圍 Gripping Range(mm) |
最高使用壓力 Max.Pressure (Mpa) |
重量 Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|
|
PBE-05 |
8 |
5.8 |
5000 |
11.7 |
22.5 |
S-100R |
25-110 |
2.2 |
8 |
|
PBE-06 |
8 |
5.8 |
5000 |
14.7 |
24.5 |
S-100R |
40-140 |
3.4 |
13 |
|
PBE-08 |
10 |
7.2 |
4500 |
24.5 |
44.1 |
S-125R |
48-180 |
3.5 |
26 |
|
PBE-10 |
15 |
10.8 |
4000 |
34.3 |
58.8 |
S-125R |
65-220 |
3.1 |
43.5 |
|
PBE-12 |
15 |
10.8 |
3500 |
44.1 |
73.5 |
S-150R |
80-270 |
3.1 |
68 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
