高速迴轉。
單位 : mm
|
型式 規格 |
通孔直徑 (mm) |
柱塞行程 (mm) |
爪行程直徑 (mm) |
最大容許拉力 (kgf) |
最大夾持力 (kgf) |
最大使用油壓力 (kgf / cm2) |
最高轉速 (r.p.m.) |
|---|---|---|---|---|---|---|---|
| N-204 | ?26 | 10 | 5.4 | 1428 | 2906 | 31.6 | 8000 |
| N-205 | ?33 | 10 | 5.4 | 1784 | 3671 | 28.5 | 7000 |
| N-206 | ?45 | 12 | 5.5 | 2243 | 5812 | 28.5 | 6000 |
| N-208 | ?52 | 16 | 7.4 | 3558 | 9075 | 26.5 | 5000 |
| N-210 | ?75 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 |
| N-212 | ?91 | 23 | 10.6 | 5812 | 14990 | 27.5 | 3300 |
| N-215 | ?117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 2500 |
| N-218 | ?117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 2000 |
| N-220 | ?180 | 23 | 10.6 | 9177 | 23861 | 30.6 | 1800 |
| N-224 | ?205 | 26 | 12 | 9177 | 23861 | 26.5 | 1400 |
| N-232 | ?230 | 34 | 18 | 10197 | 24472 | 29.5 | 1200 |
|
型式 規格 |
重量 (kg) |
慣性矩 I(kg?m2) |
適合 油壓缸 |
適合硬爪 | 適合生爪 |
外徑挾持範圍 (mm) |
|---|---|---|---|---|---|---|
| N-204 | 4 | 0.007 | M0928 | HJ05 | HC04 | ?4-?110 |
| N-205 | 7 | 0.018 | M1036 | HJ05 | HC05 | ?6-?135 |
| N-206 | 13.5 | 0.057 | M1246 | HJ06 | HC06 | ?15-?169 |
| N-208 | 23 | 0.17 | M1552 | HJ08 | HC08 | ?20-?210 |
| N-210 | 35 | 0.315 | M1875 | HJ10 | HC10 | ?25-?254 |
| N-212 | 56.5 | 0.737 | M2091 | HJ12 | HC12 | ?30-?304 |
| N-215 | 111 | 2.27 | M2511 | HJ15 | HC15 | ?50-?381 |
| N-218 | 131 | 3.55 | M2511 | HJ15 | HC15 | ?50-?450 |
| N-220 | 190 | 6.5 | ML2816 | HJ24-1 | HC24-1 | ?120-?510 |
| N-224 | 270 | 14.8 | ML3320 | HJ24-1 | HC-24-1 | ?150-?610 |
| N-232 | 470 | 41 | ML3320 | HJ24-1 | HC24-1 | ?210-?800 |
|

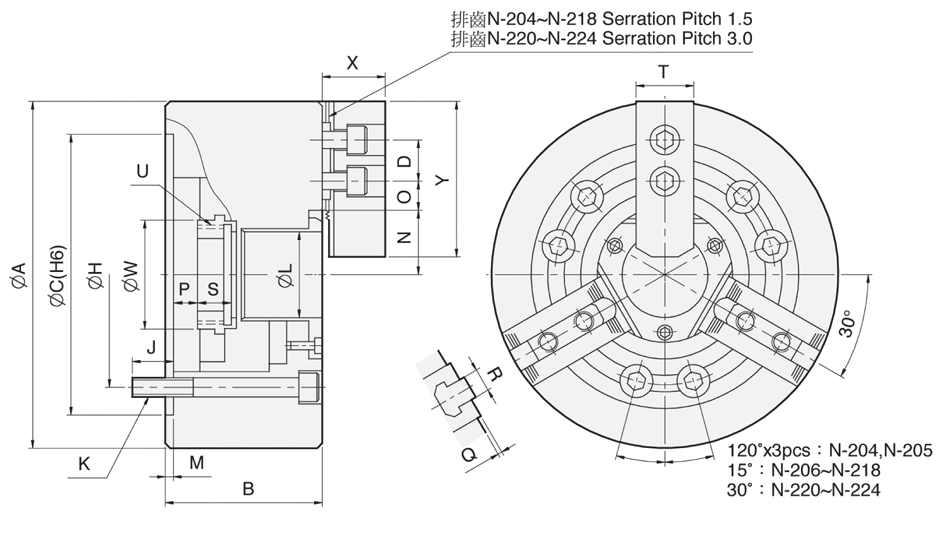

型式 尺寸 |
A | B | C(H6) | D | H | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N-204 | 110 | 59 | 85 | 14 | 70.6 | 16 | 3-M10x60 | 26 | 4 | 23.2 | 13.75 |
| N-205 | 135 | 60 | 110 | 14 | 82.55 | 15 | 3-M10x60 | 33 | 4 | 26.5 | 19.75 |
| N-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10x80 | 45 | 5 | 32 | 22.75 |
| N-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12x90 | 52 | 5 | 38.7 | 29.75 |
| N-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16x100 | 75 | 5 | 51 | 33.75 |
| N-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16x110 | 91 | 6 | 61.3 | 45.75 |
| N-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 45.25 |
| N-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 79.75 |
| N-220 | 510 | 134 | 380 | 60 | 330.2 | 35 | 6-M24x135 | 180 | 6 | 112.5 | 60.5 |
| N-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 6-M24x150 | 205 | 6 | 139.9 | 87.5 |
| N-232 | 800 | 150 | 520 | 60 | 463.6 | 35 | 6-M24x150 | 230 | 6 | 162 | 153.5 |
|
型式 尺寸 |
O | P | P | Q | R | S | T | U | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N-204 | 6.75 | 3.5 | -6.5 | 2 | 10 | 17.5 | 23 | M32x1.5 | 38 | 24 | 49.5 |
| N-205 | 7.75 | 1 | -9 | 2 | 10 | 20 | 25 | M40x1.5 | 45 | 31 | 54 |
| N-206 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
| N-208 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
| N-210 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
| N-212 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
| N-215 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| N-218 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| N-220 | 24.5 | 11 | -12 | 5 | 25 | 38 | 65 | M190x3 | 206 | 73 | 180 |
| N-224 | 24.5 | 16 | -10 | 5 | 25 | 38 | 65 | M215x3 | 230 | 73 | 180 |
| N-232 | 24.5 | 16 | -18 | 5 | 25 | 38 | 64 | M250x3 | 262 | 73 | 180 |
